スプリングショウマウント
SMT型
小型・軽量で、空調機器の防振に有効
・L型、U型架台受けをオプション品としてラインナップ。
・設置位置のスライド可能
・機械の重心の偏りに対し、調整可能。
・RoHS2指令（（EU）2015/863）10物質の規制に適合

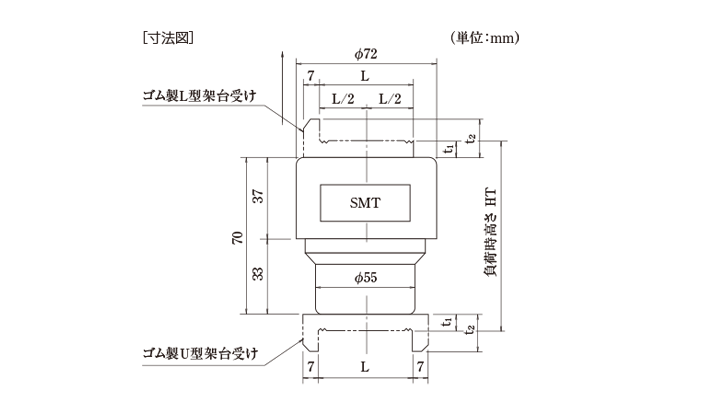

SMT型、SMT‐S型 特性表
| 型式 | ばね定数 （N/mm） |
使用荷重範囲W （N） |
荷重範囲W 負荷時の 製品高さHT（mm） |
|---|---|---|---|
| SMT-7 | 3.43 | 34.3〜68.6 | 89-W / 3.4 |
| SMT-(S-) 10 | 4.51 | 49.0〜98.0 | 89-W / 4.5 |
| SMT-(S-) 15 | 7.35 | 73.5〜147 | 89-W / 7.4 |
| SMT-(S-) 20 | 9.51 | 98.0〜196 | 89-W / 9.5 |
| SMT-(S-) 30 | 14.2 | 147〜294 | 88-W / 14.2 |
| SMT-(S-) 45 | 22.4 | 221〜441 | 88-W / 22.4 |
| SMT-(S-) 70 | 33.9 | 343〜686 | 87-W / 33.9 |
| SMT-(S-) 100 | 49.7 | 490〜980 | 87-W / 49.7 |
| SMT-(S-) 150 | 74.0 | 735〜1470 | 86-W / 74.0 |
| SMT-(S-) 200 | 101 | 980〜1960 | 86-W / 101.0 |
| SMT-(S-) 300 | 159 | 1470〜2940 | 85-W / 159.0 |
| SMT-(S-) 450 | 217 | 2210〜4410 | 85-W / 217.0 |
- SMT-S-7は取り扱っておりません。
SMT‐SS型 特性表
| 型式 | ばね定数 （N/mm） |
使用荷重範囲W （N） |
荷重範囲W 負荷時の 製品高さHT（mm） |
|---|---|---|---|
| SMT-SS-50 | 19 | 300〜440 | 87-W / 19.0 |
| SMT-SS-70 | 27 | 430〜620 | 87-W / 27.0 |
| SMT-SS-100 | 40 | 620〜880 | 87-W / 40.0 |
| SMT-SS-140 | 57 | 880〜1270 | 86-W / 57.0 |
| SMT-SS-200 | 82 | 1270〜1790 | 85.5-W / 82.0 |
| SMT-SS-280 | 115 | 1790〜2470 | 85-W / 115.0 |
| SMT-SS-340 | 143 | 2220〜2990 | 84.5-W / 143.0 |

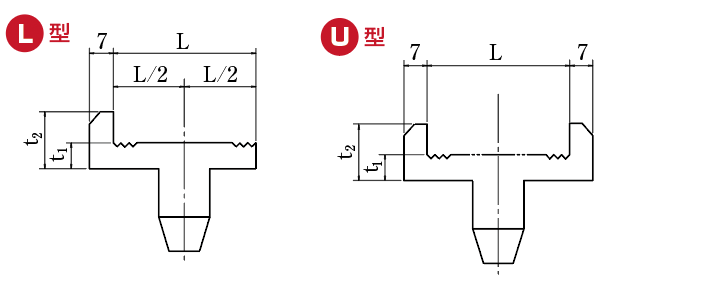

架台受け寸法表
| 型式 | 適用機種 | t1 (mm) |
t2 (mm) |
長さ (mm) |
L (mm) |
|---|---|---|---|---|---|
| L-40 |
SMT SMT-S SMT-SS 全種 |
7 | 17 | 82 | 42 |
| L-50 | 52 | ||||
| L-60 | 62 | ||||
| L-65 | 67 | ||||
| L-75 | 77 | ||||
| U-40 |
SMT SMT-S SMT-SS 全種 |
7 | 17 | 82 | 42 |
| U-50 | 52 | ||||
| U-60 | 62 | ||||
| U-65 | 67 | ||||
| U-75 | 77 |
- 架台受けはオプションとなります。型式名称をご指定の上、ご注文ください。
『SMT型共通』
小型で軽量です。
全サイズ同一寸法でコンパクトです。
外側カバーはガラス繊維強化ポリプロピレン製で、軽量・屋外使用可能です。
変圧器、空調機の防振対策に有効です。
サージレス対応品や低固有振動数タイプも取り揃えています。
L型、U型架台受けも、オプション品として品揃えしています。
L型、U型架台受けは上下架台の形鋼の種類やサイズにより適宜組合せて使用します。SMT型本体とは着脱自在ですので自由に選定できます。
架台受けは横方向にスライドできますので、機器の重心偏りに対し防振材を移動させて水平を調整することができます。
架台受けは、ゴム製ですので、高周波数の振動絶縁に効果的です。
『SMT型』
減衰材のないスプリング単体のタイプです。
『SMT-S型』
減衰材を付加したサージレスタイプです。
『SMT-SS型』
SMT-S型よりも低固有振動数のサージレスタイプです。
『架台受け』
架台受けL型、U型は機械架台(上架台）と下架台の形鋼の種類やサイズにより適宜組合わせて使用します。
架台受けはスライド可能で、機械の重心の偏りに対して調整が可能です。
架台受けはゴム製のため、高周波数の振動絶縁に効果的です。

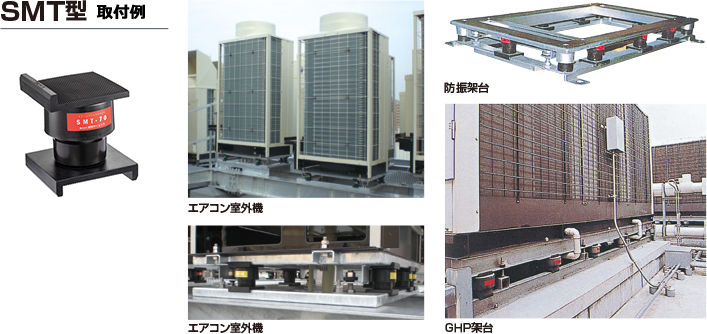

- 変圧器、空調機器
- 室外機、ポンプ
