ウルトラパッド
UP型
スプリングを内蔵した高機能な防振パッド
・高い周波数の振動を絶縁
・屋外使用でも耐久性に優れます
・設置機器の移動を考慮した設置ができます
・専用アタッチメントの使用で荷重の偏りを防ぎます
・RoHS2指令（（EU）2015/863）10物質の規制に適合

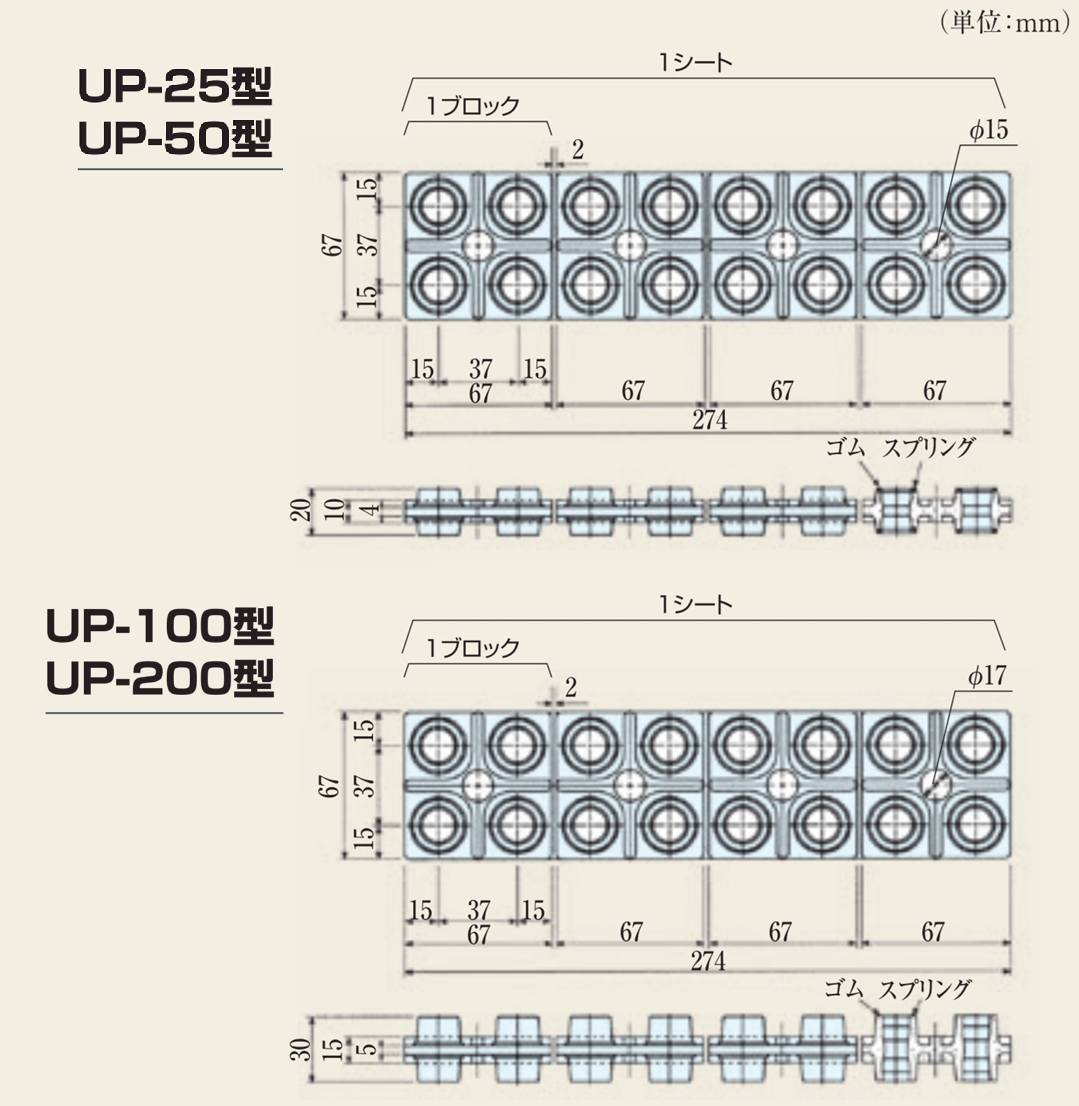

UP-25～UP-200は4ブロックで１シートです。必要に応じ、ハサミ等でブロックに切断してお使いください。
特性/寸法表
| 形式 | 静的ばね定数 (N/mm) |
動的ばね定数 (N/mm) |
推奨荷重範囲 (N) |
最大荷重時の固有振動数 (Hz) |
製品質量 (kg) |
寸法 (mm) |
| UP - 25 | 60.8/1ブロック | 80.4/1ブロック | ～196/1ブロック | 10.1 | 0.14/1シート | 274×67×20H/1シート |
| UP - 50 | 111/1ブロック | 141/1ブロック | 196～392/1ブロック | 9.5 | 0.20/1シート | 274×67×20H/1シート |
| UP - 100 | 265/1ブロック | 304/1ブロック | 392～981/1ブロック | 8.8 | 0.45/1シート | 274×67×30H/1シート |
| UP - 200 | 441/1ブロック | 553/1ブロック | 981～1960/1ブロック | 8.4 | 0.55/1シート | 274×67×30H/1シート |
| UP - 400 | 628 | 1.140 | 1960～2940 | 9.8 | 0.24 | 100×100×30H |
| UP - 600 | 932 | 1.570 | 2940～4410 | 9.4 | 0.27 | 100×100×30H |

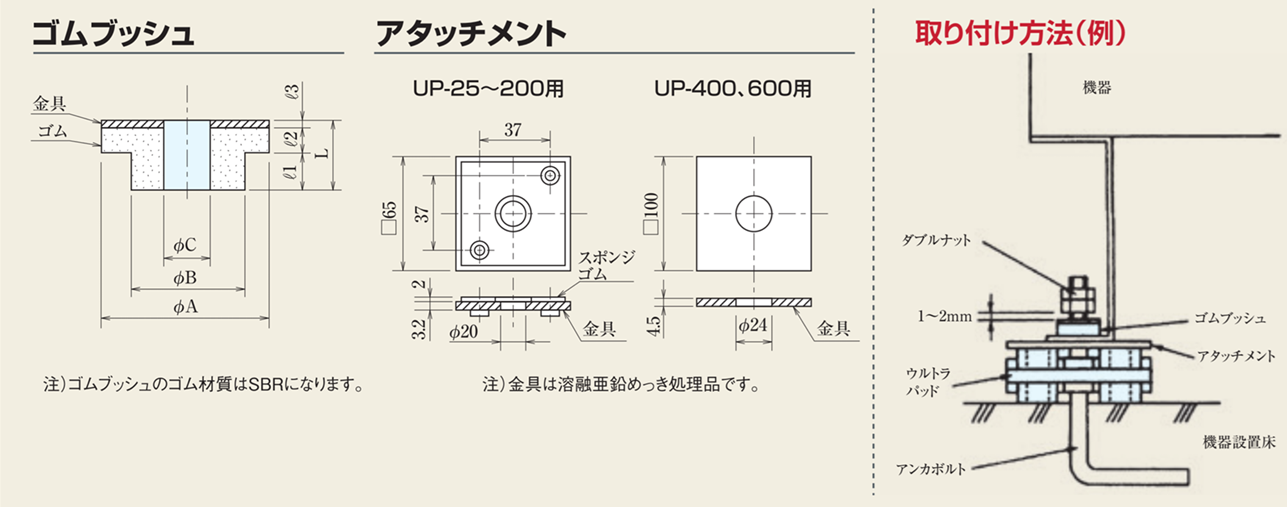

適用ゴムブッシュ T型寸法表
| 形式 | 寸法（単位：mm） | ||||||
| A | B | C | L | ℓ1 | ℓ2 | ℓ3 | |
| T-18(UP-25〜200用) | 40 | 18 | 14 | 10.5 | 4.5 | 3.7 | 2.3 |
| T-22(UP-400〜600用) | 40 | 22 | 18 | 10.5 | 4.5 | 3.7 | 2.3 |
- スプリングをゴムで被覆しているため、固体伝搬音の原因となる高周波数の振動の絶縁に効果があります。
- スプリングは、全面を耐候性の高いゴム(EPDM)で覆っているため錆の心配はありません。
- 屋外使用でも耐久性に優れてます。
- 建築関連：建築音響（固体伝搬音対策）
- 機械関連：産業機器、変圧器、送風機、冷凍機
