吊り型防振ゴム
MSF型
内装天井 各種システム天井
天吊り用空調機器 空調ダクト
配管類に最適な防振ゴムです
・防振ゴムとハンガーが一体に組み立てられていて取扱いが便利
・ゴム材質：天然ゴム
・RoHS2指令（（EU）2015/863）10物質の規制に適合

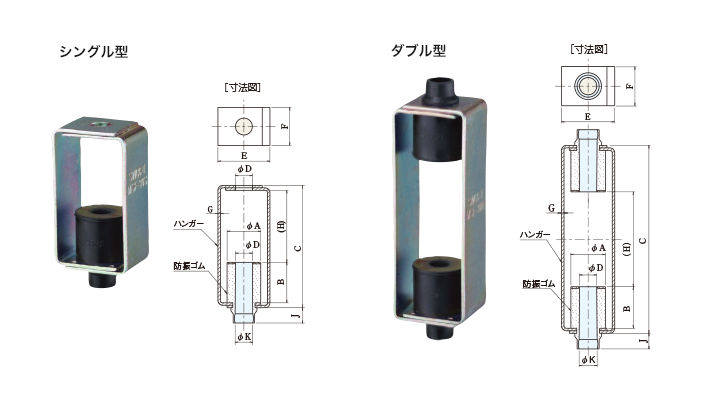

特性/寸法表（シングル型）
| 型 式 | 圧縮方向 | 適用ボルト | 寸 法 (単位:mm) | ||||||||||||
| 静的ばね定数 (N/mm) |
許容荷重 (N) |
メートルねじ | インチねじ | A | B | C | D | E | F | G | H | J | K | ||
| MSF-22-S | 49.0 | 206 | M10 | W3/8 | 22 | 26.5 | 80 | 11 | 34 | 25 | 1.6 | 47 | 10 | 11.5 | |
| MSF-30-S | 103 | 431 | M10 | W3/8 | 30 | 27 | 90 | 11 | 44 | 34 | 2 | 45 | 12 | 12 | |
| MSF-40-S | 206 | 843 | M12 | W1/2 | 40 | 26 | 90 | 14 | 60 | 46 | 2.3 | 55 | 12 | 15.5 | |
| MSF-50-S | 402 | 1670 | M12 | W1/2 | 50 | 26 | 95 | 14 | 70 | 56 | 2.6 | 59 | 12 | 15.5 | |
特性/寸法表（ダブル型）
| 型 式 | 圧縮方向 | 適用ボルト | 寸 法 (単位:mm) | ||||||||||||
| 静的ばね定数 (N/mm) |
許容荷重 (N) |
メートルねじ | インチねじ | A | B | C | D | E | F | G | H | J | K | ||
| MSF-22-D | 24.5 | 206 | M10 | W3/8 | 22 | 26.5 | 120 | 11 | 34 | 25 | 1.6 | 61 | 10 | 11.5 | |
| MSF-30-D | 51.9 | 431 | M10 | W3/8 | 30 | 27 | 125 | 11 | 44 | 34 | 2 | 63 | 12 | 12 | |
| MSF-40-D | 103 | 843 | M12 | W1/2 | 40 | 26 | 140 | 14 | 60 | 46 | 2.3 | 79 | 12 | 15.5 | |
| MSF-50-D | 201 | 1670 | M12 | W1/2 | 50 | 26 | 145 | 14 | 70 | 56 | 2.6 | 83 | 12 | 15.5 | |
- 【優れた防振効果】
許容荷重×0.5～0.8支承時に固有振動数がシングル型（S）で10～13Hz、ダブル型で7～9Hzと防振効果が優れています。 - 【振動を伝達しない構造】

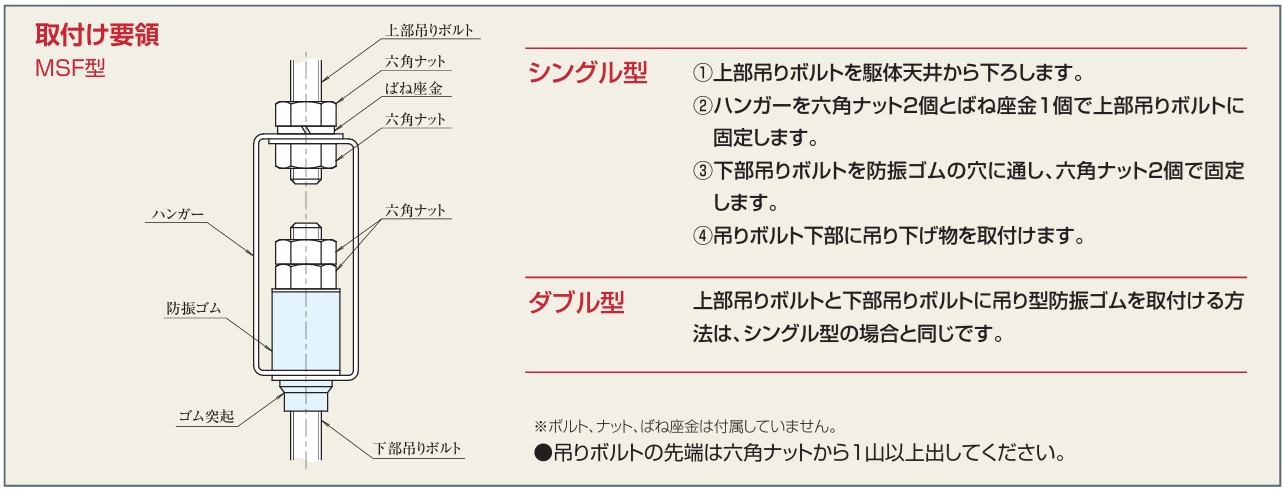

製品の金具と取付ボルトが接触しない形状になっていて、鉛直に施工できない場合でも防振効果の低減を防ぎます。 - 【取付容易】
防振ゴムとハンガーの一体組み立て製品 - 国土交通省仕様ダブルナット対応品
- 建築用途：内装天井、各種システム天井
- 設備用途：天吊り用空調機器、空調ダクト、配管類
- 過去商品品番
- MSC
