レベリング付防振ゴム
ELC型 ELC-S型
床上に簡単設置、機械の歩き出しを抑制
・工場床上に機械を簡単に防振設置できます
・機械の横ずれや歩き出しを抑制します
・横型射出成形機等の機械横揺れ抑制に最適（ELC-S型）
・レベル調整が容易です
・RoHS2指令（（EU）2015/863）10物質の規制に適合

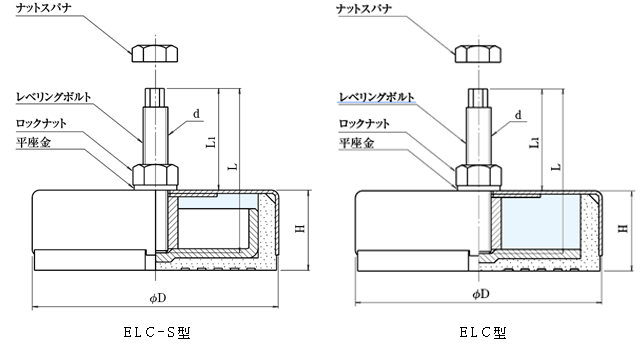

特性/寸法表
| 型 式 | 圧縮方向 | 寸 法 (単位:mm) | ||||||||||
| 静的ばね定数 (kN/mm) |
許容荷重 (kN) |
D | H | d | Sボルト* | Aボルト | Bボルト | レベル 調整量 |
||||
| L | L₁ | L | L₁ | L | L₁ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ELC-120S | 16.4 | 14.7 | 120 | 39 | M12 | 90 | 59.5 | 130 | 99.5 | 200 | 169.5 | 20以下 |
| ELC-160S | 42.9 | 27.4 | 160 | 42 | M16 | 90 | 58 | 130 | 98 | 200 | 168 | 20以下 |
| ELC-190S | 50.3 | 39.2 | 190 | 47 | M24P1.5 | 110 | 76 | 160 | 126 | 250 | 216 | 20以下 |
- 動的ばね定数は、静的ばね定数の1.6倍です。
- レベリングボルトは、Sボルトが標準となります。Aボルト、Bボルトを選択される場合には発注時にご指定ください。
特性/寸法表
| 型 式 | 圧縮方向 | 寸 法 (単位:mm) | ||||||||||
| 静的ばね定数 (kN/mm) |
許容荷重 (kN) |
D | H | d | Sボルト* | Aボルト | Bボルト | レベル 調整量 |
||||
| L | L₁ | L | L₁ | L | L₁ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ELC-120 | 16.4 | 14.7 | 120 | 39 | M12 | 90 | 59.5 | 130 | 99.5 | 200 | 169.5 | 20以下 |
| ELC-160 | 42.9 | 27.4 | 160 | 42 | M16 | 90 | 58 | 130 | 98 | 200 | 168 | 20以下 |
| ELC-190 | 50.3 | 39.2 | 190 | 47 | M24P1.5 | 110 | 76 | 160 | 126 | 250 | 216 | 20以下 |
- 動的ばね定数は、静的ばね定数の1.6倍です。
- レベリングボルトは、Sボルトが標準となります。Aボルト、Bボルトを選択される場合には発注時にご指定ください。
ELC-ELC-S/ELC共通
- アンカーボルトで固定することなく、工場床上に機械を簡単に設置できます。
- 簡単に機械のレイアウト変更をすることができます。
- 床面に吸着する構造のため、機械の横揺れやそれによる歩き出しを抑制します。
- 機械の設置後でもレベリングボルトを締め込むだけで、容易にレベル調整が可能です。
- 水平方向への剛性が強く、横揺れをより抑制します。
【機械を床上に簡単設置】
【機械の歩き出しを抑制】
【レベル調整容易】
ELC-S型
- 横型射出成形機・その他産業機械・工作機械・加工機械
